展商动态 » 西安艾力特电子实业有限公司邀您共聚第九届世界雷达博览会


      第九届世界雷达博览会暨首届“雷达与未来”全球峰会由中国雷达行业协会、中国电子科技集团有限公司、中国电子信息产业集团有限公司联合主办。

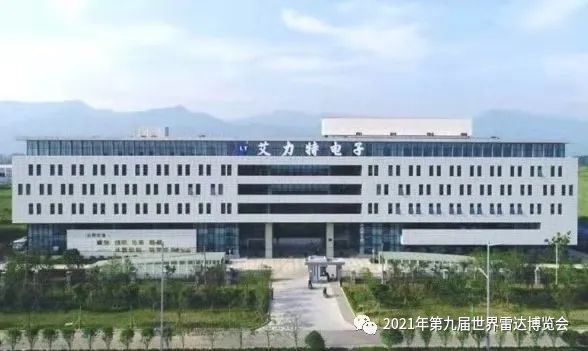

      西安艾力特电子实业有限公司成立于2003年8月,位于西安高新区长安通讯产业园内,占地面积45亩,是专业研发、生产、销售军用电连接器(射频连接器、微矩形、集成式电连接器)、射频电缆组件、波导(同轴波导转换器、波导电缆组件)、多路微波旋转关节和微波传输组合五大门类微波传输产品的国家级高新技术企业。

     公司拥有省级技术中心以及工程技术研究中心,一直致力于开发军用高性能、高可靠、微小型的各类微波传输元器件,以取代或替代进口为突破口,与国内同类产品相比较处领先水平,达到国际同类产品水平,产品广泛应用于航天、航空、航海、兵器、电子、通信等领域。

      公司拥有机加车间3个,装配生产线4条,净化车间一个,贯军标生产线3条,高可靠生产线2条,系列型谱平台1个,实验室2个,各种生产、检测、实验设备550余台(套)。

      2018年,公司被西安市工信局确定为“2018年度两化融合管理体系贯标试点企业”,“陕西省军民融合示范企业”,2019年,公司被评为西安市首届“诚信西商”优秀企业。2020年艾力特被列为西安市技术创新示范企业。

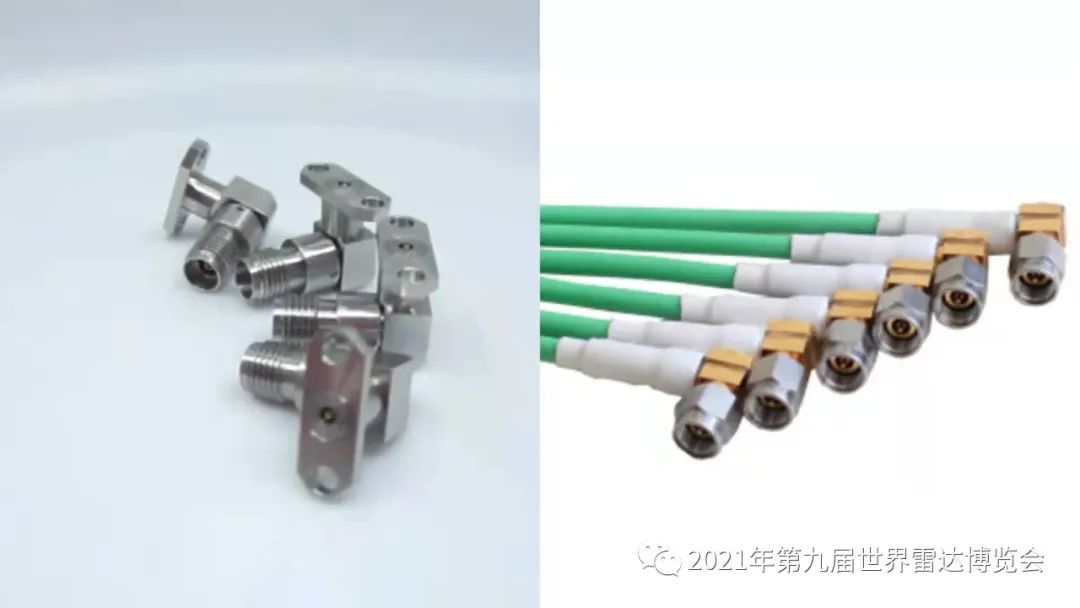

典型产品 ■毫米波连接器及毫米波电揽组件


       以替代进口为出发点,目前已成功研制的系列有2.92(K)型、2.4型、1.85型、SMP型、SSMP型、CSMP型、MSSM型等,已覆盖目前国内市场上所有常用同轴毫米波类型连接器。

      其中弯式毫米波连接器、弯式毫米波电缆组件以及MSSM产品为国内首创,弯式毫米波连接器在拐弯处的结构匹配设计技术和机械加工技术是实现产品性能的关键。我公司对此设计了专用的加工刀具,并享有对应的结构发明专利;MSSM产品为可以使用在毫米波频段的SSMA产品。



典型产品 ■ 盲配对插产品

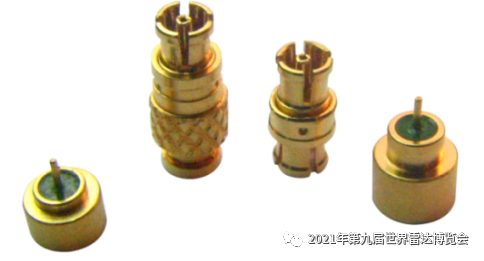

SMP产品是一种超小型推入式射频同轴连接器,具有体积小、重量轻、抗震性能优越、工作频带宽等特点,使用频段最高可达40GHz,应用于密集安装、盲配的使用场合。其中插头的界面形式有全擒纵、有限擒纵、光孔。

ASMP是我公司自主研制的一种与SMP结构形式相同的新型盲插式射频连接器,使用方法与SMP相同,外形尺寸比SMP大约22%,传输功率比SMP大30%~50%。

SSMP、CSMP是我公司依据市场小型化的需求,结合美国CORNING公司的产品GPPO、G3PO及CARSLE公司的产品WMP自主研制的,是一种超小型盲插系列连接器,具有体积小、重量轻、插拔迅速、使用频率高等优势,SSMP最高工作频率DC-50GHz、CSMP最高工作频率DC-65GHz,是目前市场上广泛使用的一种盲插产品,可单独使用,也可集成化使用。CSMP直径比SMP小约50%,比SSMP小约40%;长度比SMP小约50%,比SSMP小30%~40%。

ASMP、SMP、SSMP及CSMP类型,均为小型推入式射频同轴连接器,适用于板件连接,成对使用的盲配场合,也是目前小型化设备整体要求。

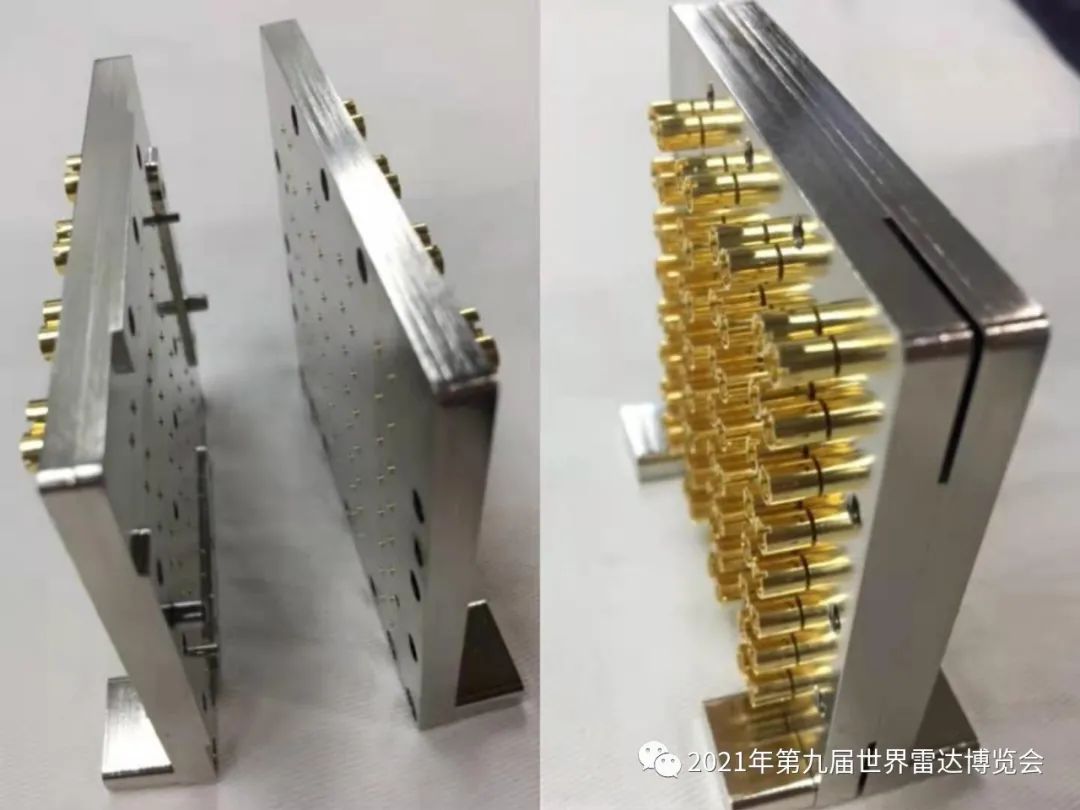

 典型产品 ■ 口径变换产品

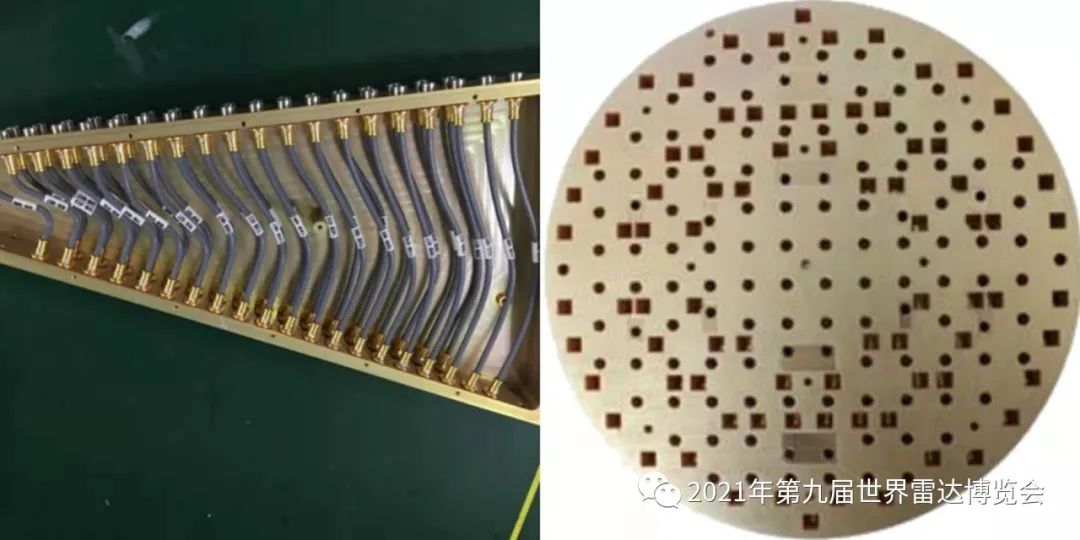

口径变换类型产品一般为实现客户TR组件端到天线端之间的信号传输,一般为多路盲配对插,适合安装连接器为盲配类型产品,如SMP、SSMP、BMA、TMA等类型。

特点:

模块化、集成化

安装使用更方便

接头可设计为浮动结构,帮助客户解决公差累积造成的对插问题

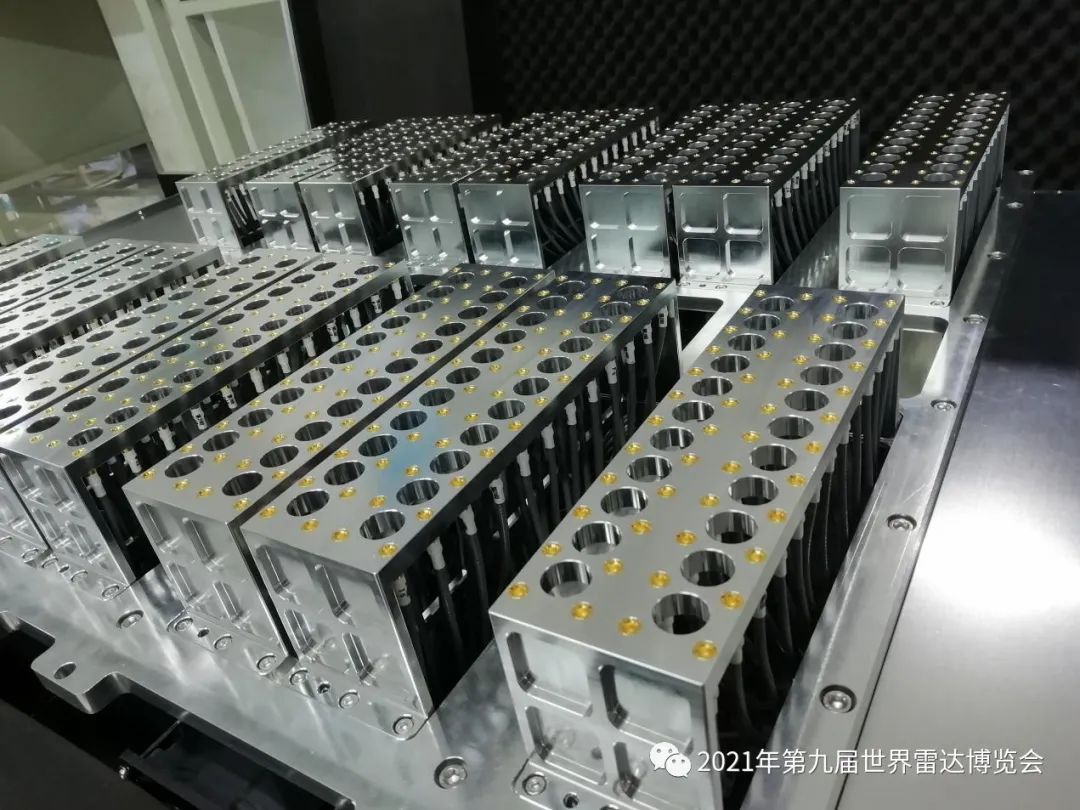

典型产品 ■ 弹性浮动集成模块


弹性浮动集成模块产品是针对瓦片系统设计开发的一种弹性压接免焊连接方式产品,占用空间非常小,极大的缩小了系统信号链路的尺寸,同时实现了小空间多路信号的密集传输。弹性浮动连接产品可有效解决老系统累加公差大所导致的信号错位问题。我公司实现弹性浮动连接的核心部件为微小弹簧和毛纽扣,目前该技术成熟,已批量供货。

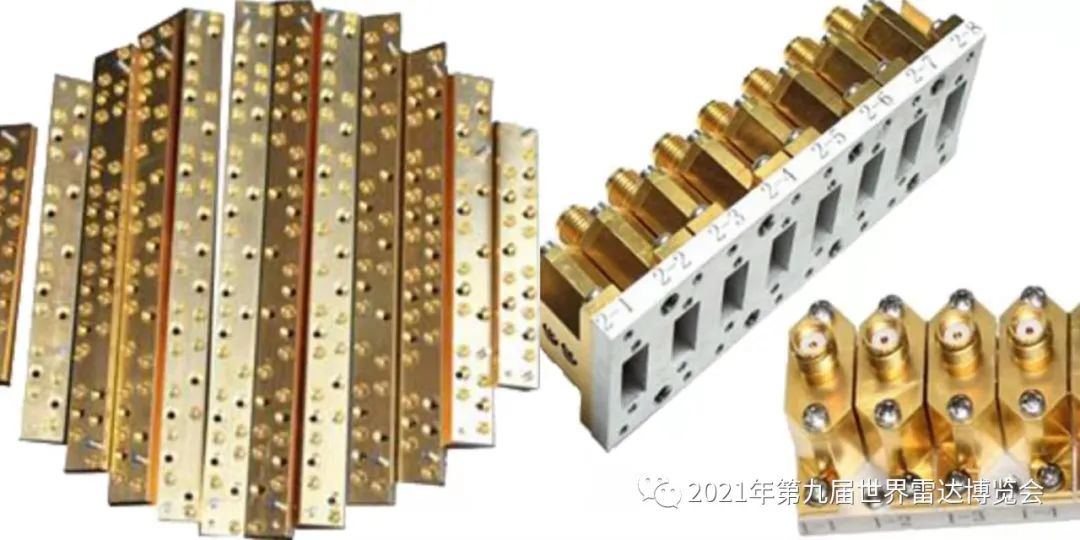

典型产品  ■ 微波传输组合


微波传输组合为适应系统整体小型化需求开发的组合结构产品。产品以圆形阵面和矩形阵面居多,可将多路波导信号与多路同轴信号任意集成在一起进行组合传输。替代原有用电缆组件实现不同位置信号的连接,为系统至少节省50%以上的空间。

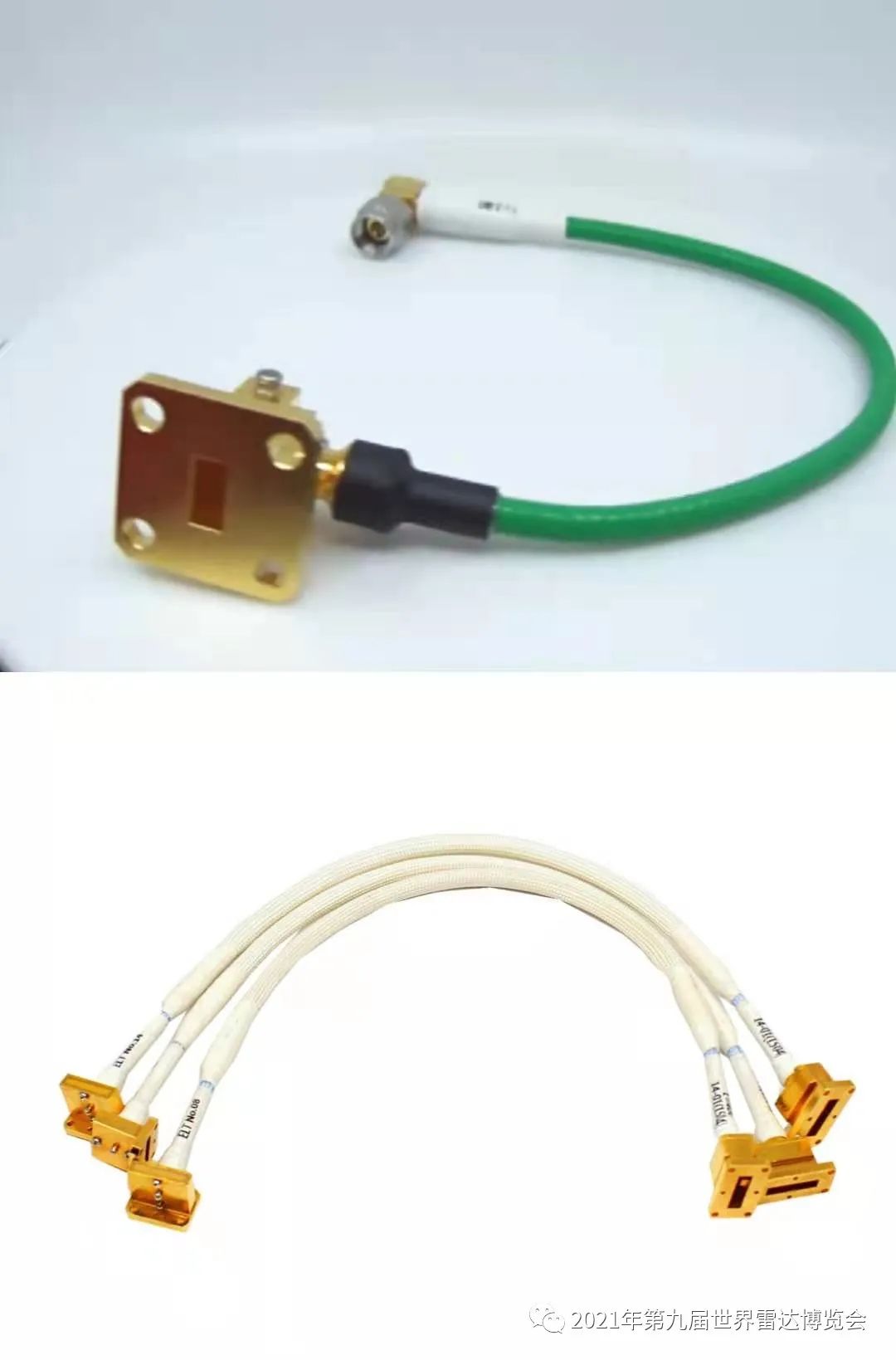

典型产品 ■ 波导电缆组件


波导电缆组件是我公司2005年配合某型号要求研发的一种新型微波传输组件,将以往波导同轴转换器和电缆组件两种产品连接结构改进为直接将波导接口和射频同轴电缆连接在一起的全新结构。可以最大限度的实现波导接口的功率性能。2011年研制的大功率耐高温波导电缆组件在X波段、26千米的高度下可承受180W平均功率,经对产品特殊处理后,也可满足了400℃的耐高温需求。2012年公司承担了总装该类产品的型谱平台建设;2016年公司主导起草了此类产品的国家军用标准,现有产品500余种,技术国内领先。

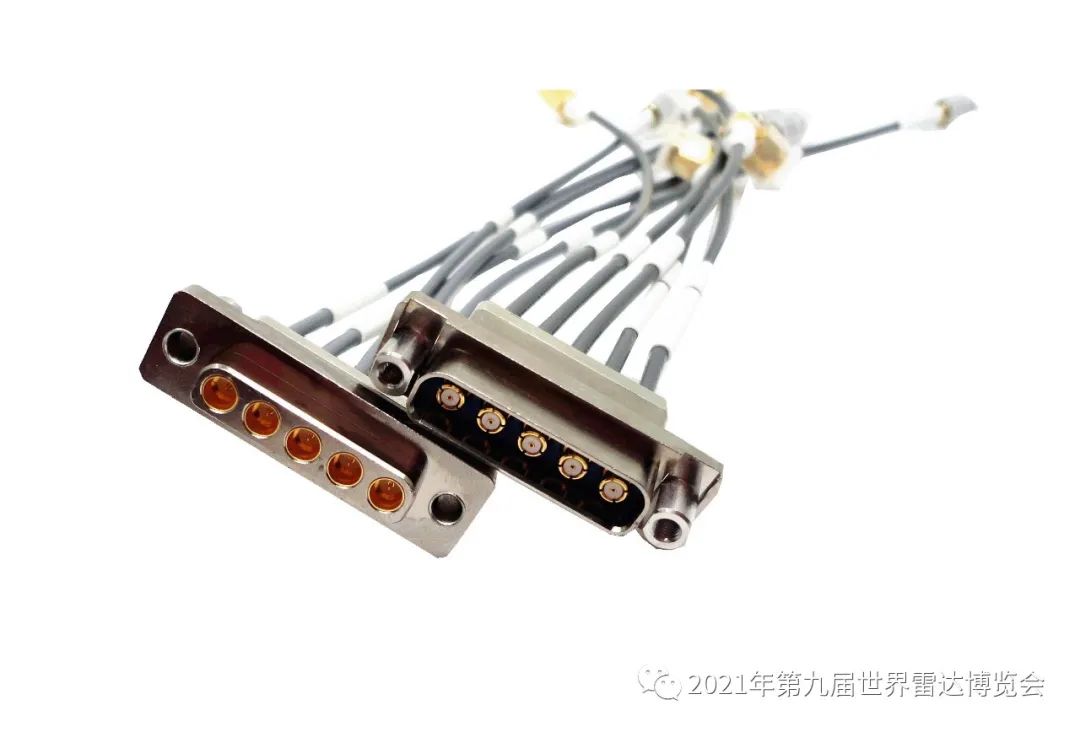

典型产品 ■ 集成混装产品


为适应整机系统小型化和信号集成的需求,2007年为某项目配套研制,将射频信号和电流信号集成在一个独立的产品上,实现多路信号同时连接和传输,连接效率高,系统维修方便。此类产品采用了界面浮动补偿技术、通道屏蔽隔离技术的创新点,并获得国防科技进步奖。

目前产品已形成JRF599系列、矩形、圆形等300多种产品类型,可集成射频、电流、光纤或差分等多种类型信号。



 第九届世界雷达博览会暨首届“雷达与未来”全球峰会以“推动新时代创新,构建新发展格局”为宗旨,立足雷达行业优势资源,践行国家发展战略,聚焦当前及未来雷达及电子信息工程领域的热点与趋势,引导和推动雷达技术与产品应用市场的不断拓展,促进行业供给侧结构性改革和高质量发展,为加快推进国家双循环新发展格局,为建设社会主义现代化国家和打造人类命运共同体发挥重要作用。




西安艾力特电子实业有限公司将携典型产品参加第九届世界雷达博览会,作为雷达产业“新兵团”首次就以特装面积高调亮相这场雷达产业军民融合的会展盛事中。期待春暖花开,让我们相聚金陵,共襄雷达盛举!


2021年4月22日至24日

江苏南京国际博览中心

诚邀莅临
